私の１６番ゲージ鉄道模型ライフ 14/02/19
マイウィークエンド スーパーエクスプレスレインボーの再生 その１
↓客車ともども再生しますが、まずは機関車です。

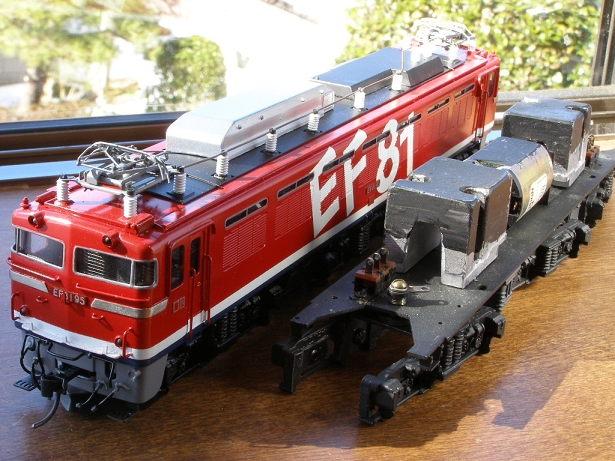

以前から手持ちにあったエンドウ製ＥＦ８１をＭＰ改造します。
写真右のＭＰ用床板は、この状態でジャンク品コーナーで見つけたもの。
↓インサイド仕様のオリジナル下回りを外します。
↓床板はジャンクパーツのものを使います。ＥＦ８１用ということで好都合の上、
キャノンモーター、ウェイト、センターピン、台車、床下機器付きでした。

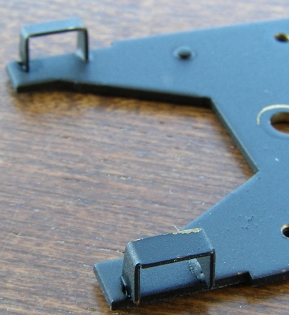

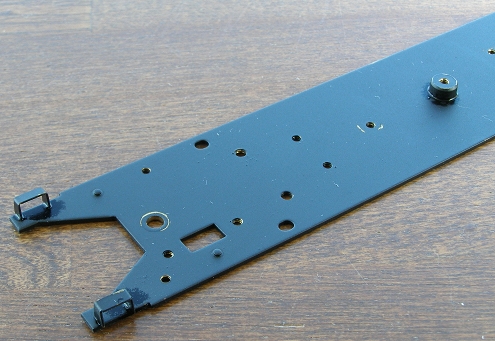

↓パーツの床板には乗務員ドアステップが付いています。

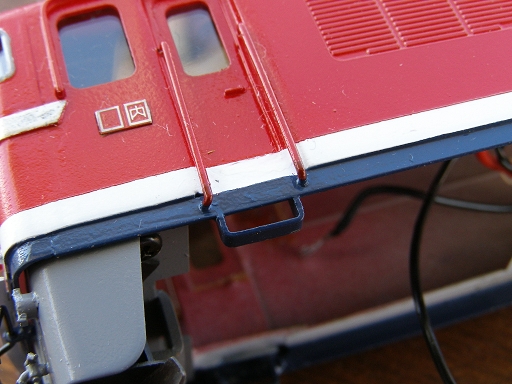

↓取り付ける車体側には自作したステップが付いています。
このままですと、お互い干渉します。

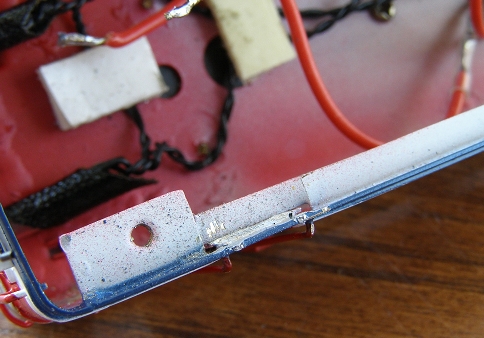

↓自作したパーツなので多少躊躇しましたが、車体側のステップを撤去。
残ったハンダなどは綺麗に除去します。

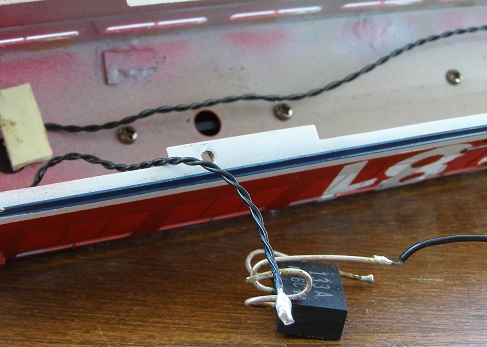

↓車体の配線も一旦撤去します。

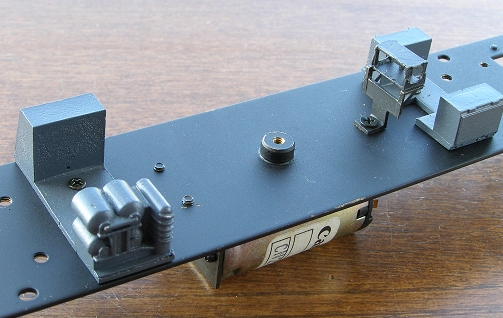

↓パーツの床板を組みます。ＡＴＳ車上子も付いています。
↓付属モーターです。ジョイントは別途用意。

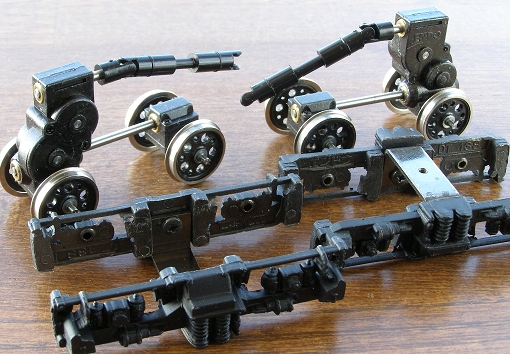

↓別途確保してあったＭＰギアを台車に取り付けます。
台車は床板パーツに付いていたもの。

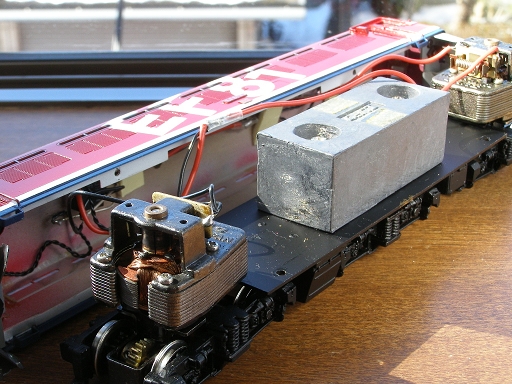

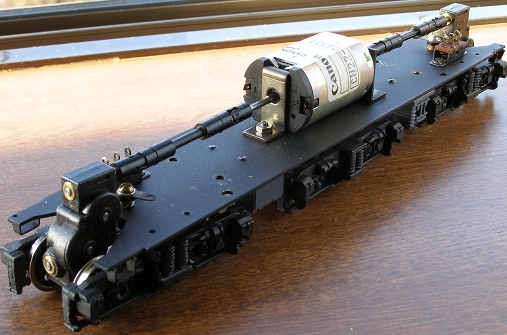

↓ジョイントを付け、配線をして試運転。問題なく走行します。

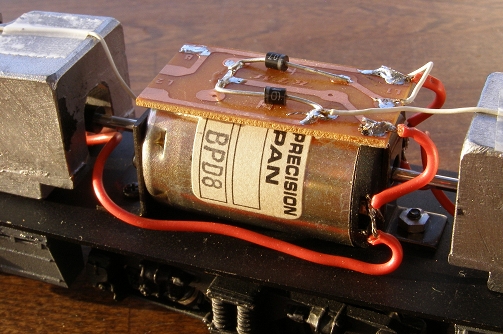

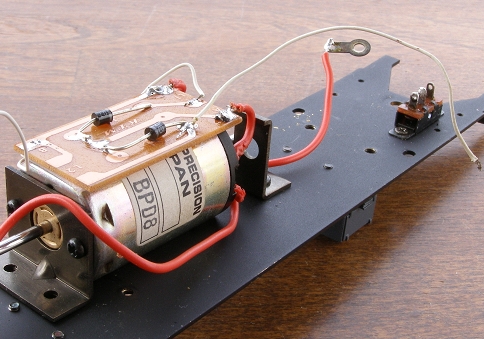

↓ライト切り替えは、いつものカツミ製基板を使います。
モーター上に両面テープで固定。

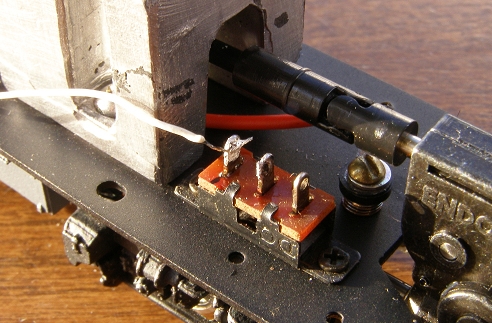

↓ライト用のスイッチも付いていたので、これも使わせていただきます。

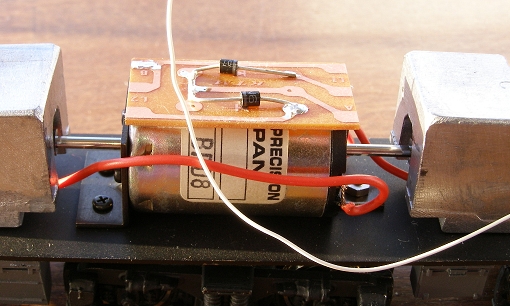

↓基板に配線をして…。

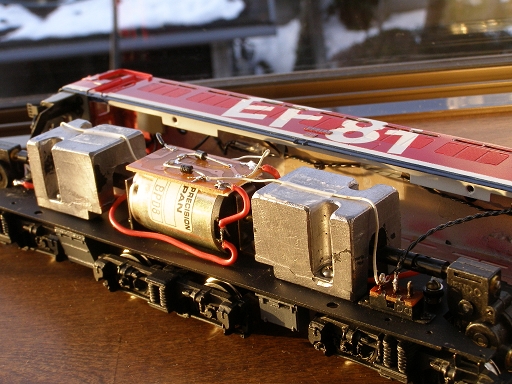

↓車体からのコードをハンダ付け。ライト用はスイッチを経由します。

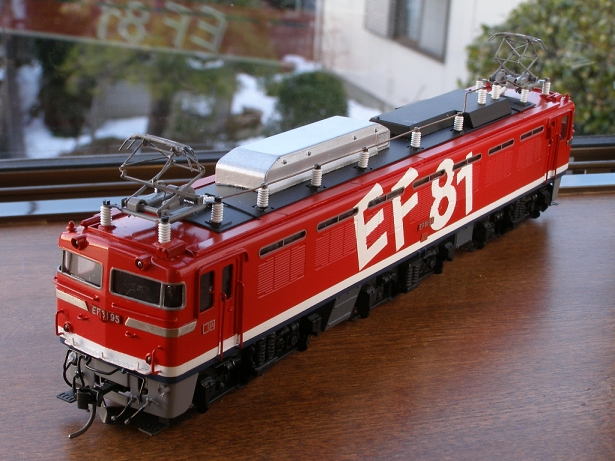

↓交換完了。
２/１６

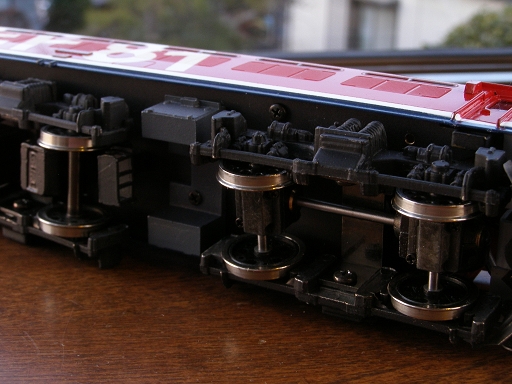

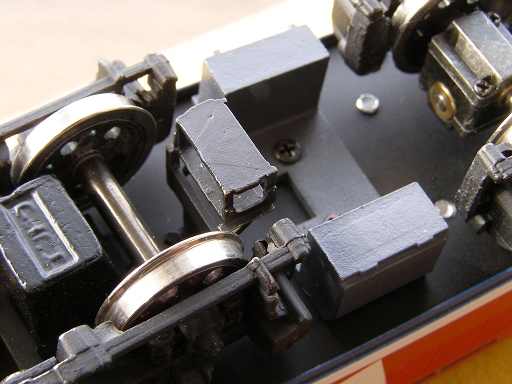

↓ＡＴＳ車上子の位置が何か変です。
↓床下機器の間に入るのが正しい位置なので、もう一度分解します。

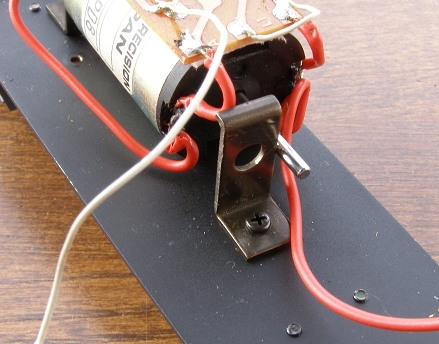

↓モーターホルダーと共通ネジだったので、モーターも一旦外します。
↓この取り付けネジ。

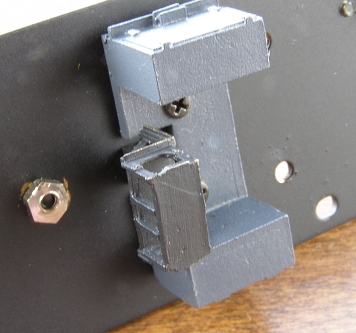

↓最初左写真の位置に取り付けたところ、まだ向きが違いました。
取り付け穴は別途開けました。

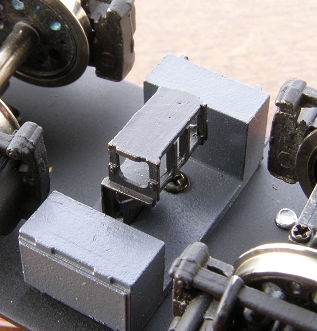

↓ようやく完成。下回りの交換なので、交換した台車、インサイド、
モーター等もまとめて予備パーツに回しました。
２/１９
