私の16番ゲージ鉄道模型ライフ 21/7/17
マイウィークエンド 鉄道模型社製 ED54再生 その13

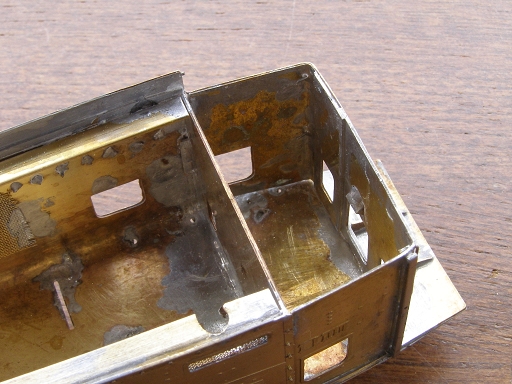

↓キャブの床板は別に付いていました。
↓床板は、キャブに合わせてサイズを調整しました。
↓キャブ床板も、本体と一体で取り付けようと、2枚を接合します。

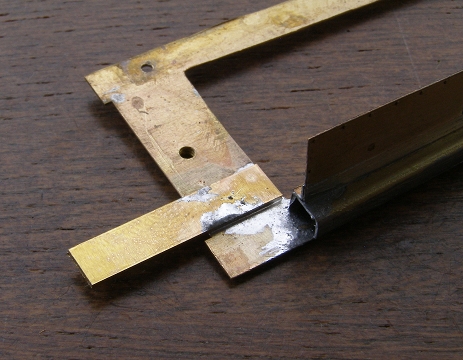

取り付けベースとして、帯金をハンダ付け。
↓こんな形にします。両端の加工が必要ですが、
試作的な意味で、片側だけ先に加工します。

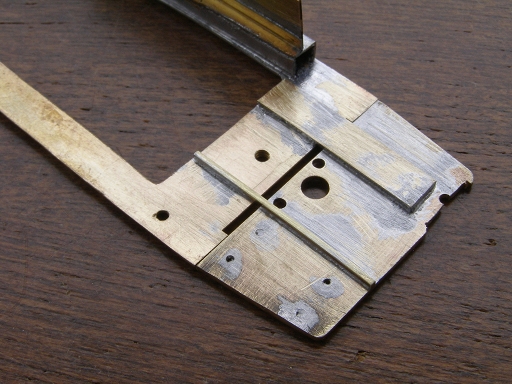

↓取り付けベースは、帯金と角線を使いました。

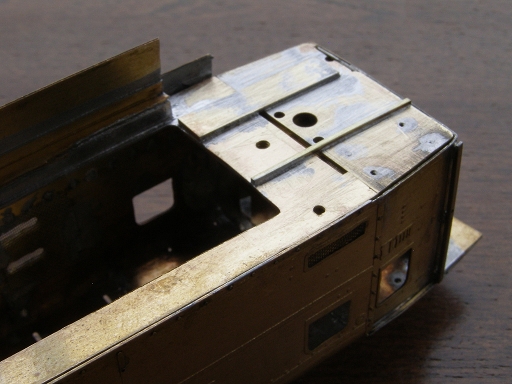

↓位置も良いようです。

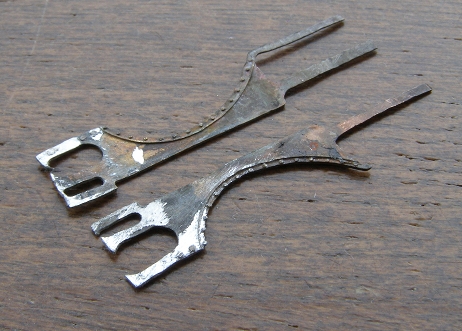

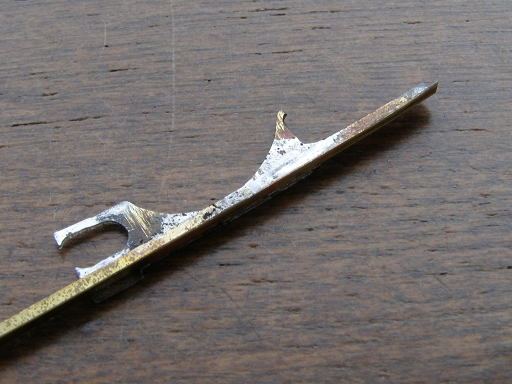

↓デッキ部から外したフレーム部分です。
↓取り付け用に、アングルをハンダ付け。
↓加工した床板に取り付けます。実は前後の向きが逆でした。
↓元の床板取り付け用の梁に付いていた
空気弁とエアータンクを外しておきます。

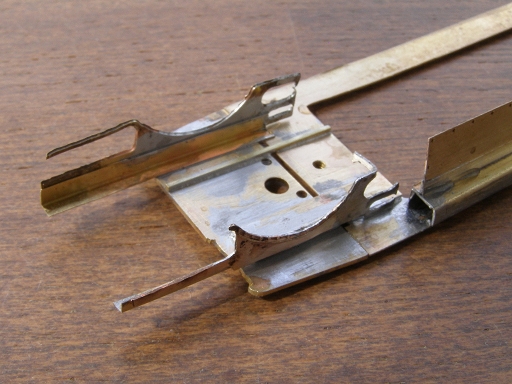

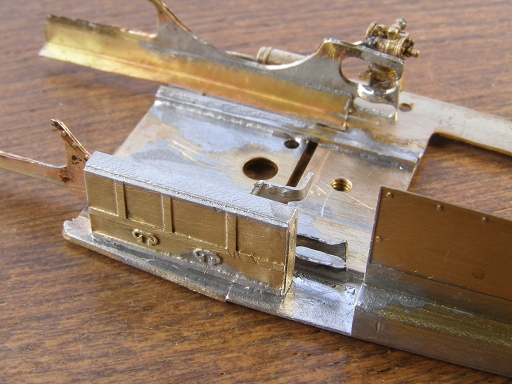

↓取り付けたフレームにハンダ付けしました。
パイピングは、後で修正することにします。
↓デッキ部下に掛かるように、床下機器が付いていました。

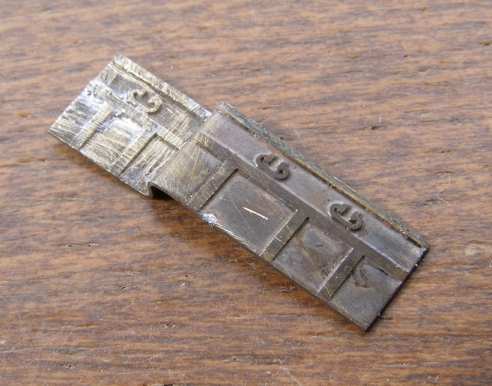

↓段付きで曲げてあったものを、まっすぐに延ばします。
↓折り曲げてあった場所で切断しました。

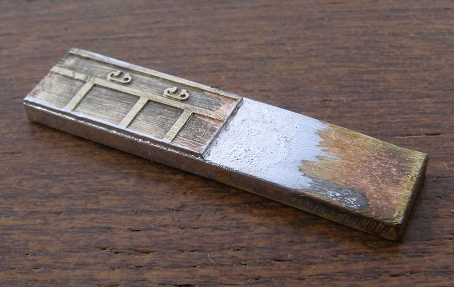

↓2ミリ厚真鍮板を貼り付けます。

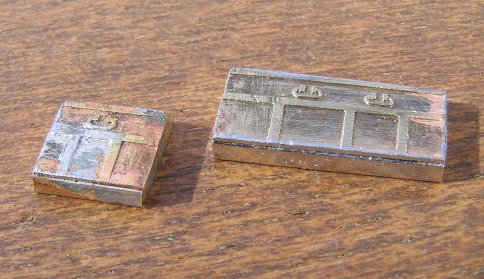

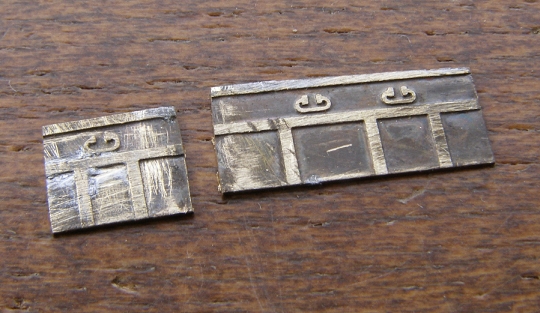

↓2個の機器にしました。
↓取り付けます。
↓実物写真を見ると、並べ方と位置が違いましたので修正しました。
小さい機器箱は、デッキハシゴ部に付くようです。
9/25
