私の16番ゲージ鉄道模型ライフ     16/04/03

    マイウィークエンド カツミ製EB10再生 その4

    ↓スカートにジャンパ栓を取り付けます。

まずは、このロスト製パーツを使います。



    ↓右端に取り付けます。



    ↓次は、この2連のパーツ。

上部に取り付け用の帯金をハンダ付けしておきます。



    ↓これは左側に。



    ↓ステップの取り付けです。しなの製パーツ利用。



    ↓帯金にドロップ製のメーカー不詳品をハンダ付け。



    ↓こちらは右側に取り付け。



    ↓ニワのロストパーツを使い…。



    ↓左端に取り付け、ケーブルは下部に差込み。



    ↓帯金を短く切り出し、

以前開けたエアーホース用の取り付け穴を埋めます。



↓ここまでの工作で、こんな感じになりました。

↓アングルコックとエアーホース取り付け。

↓上と反対側は

アングルコックとホースの位置を変えました。

↓最後に開放テコを作って取り付け。

↓ここまで出来上がりました。

 4/2

↓アンテナ設置側に四角い箱を取り付け。

エコー製フューズ箱です。

↓避雷器も取り付け。

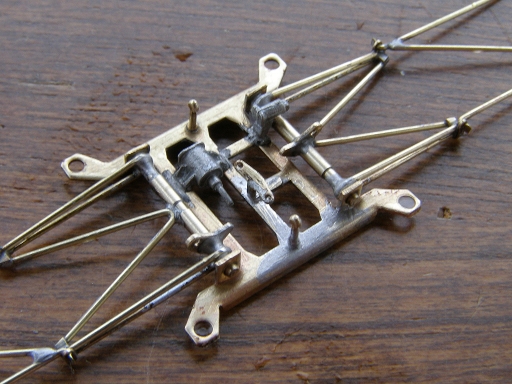

↓パンタを修理します。まずシューを外し…。

↓写真手前側のシュー固定用のバーを外します。

↓外れたスプリングフックをハンダ付け。固定用バーは戻します。

↓スプリングを戻します。

↓シューも戻して修理完了。

↓ヘッドライトはこのパーツを使います。

↓前方の部分を切り取ります。

↓切り取った部分をヘッドライト先端にハンダ付け。

シールドビーム仕様にします。

 4/3
